中智变频器在注塑机上的应用

来源:  发布时间:2017-03-06 14:16:07  浏览次数:

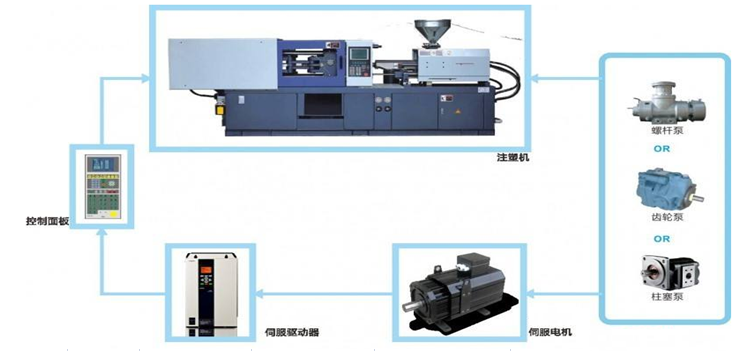

用数注塑机加工一个零件的过程见图

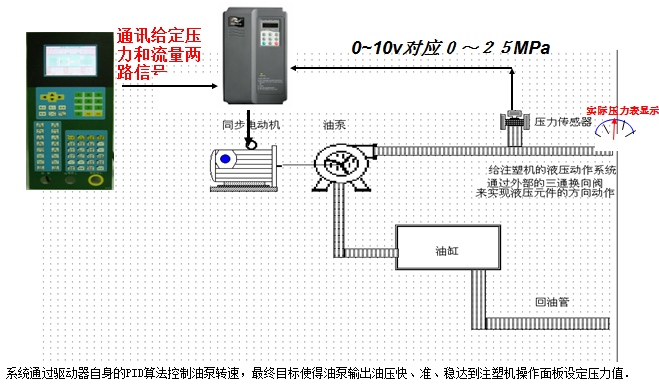

注塑机应用原理


工作过程:

1、锁合模:动模扳快速接近定模扳(包括慢-快-慢速),且确认无异物存在下,系统转为高压,将模板锁合(保持油缸内压力)。

2、射台前移到位:射台前进到指定位置(喷嘴与模具紧贴)。

3、注射:可设定螺杆以多段速度、压力和行程,将料筒前端的溶料注入模腔。

4、冷却和保压:按设定多种压力和时间段,保持料筒的压力,同时模腔冷却成型。

5、冷却和预塑(储料):模腔内制品继续冷却,同时液力马达驱动螺杆旋转将塑料粒子前推,螺杆在设定的背压控制下后退,当螺杆后退到预定位置,螺杆停止旋转,注射油缸按设定松退,预料结束。

6、射台后退:预塑结束后,射台后退到指定位置。

7、开模:模扳后退到原位(包括慢-快-慢速)。

8、顶出:顶针顶出制品。
