中智变频器在油泵试验台的应用

来源:  发布时间:2017-08-18 11:37:42  浏览次数:

 1、系统性能要求

喷油泵是柴油内燃机的一个关键部件。它根据柴油机的转速均匀分配各燃烧缸的进油量,并对开始喷射燃油的曲轴转角进行调节,其质量的好坏直接影响到柴油内燃机的整体性能。电动机是喷油泵试验台的动力源,对电机速度控制的准确性是保证被测喷油泵性能指标的前提。

2、系统概况

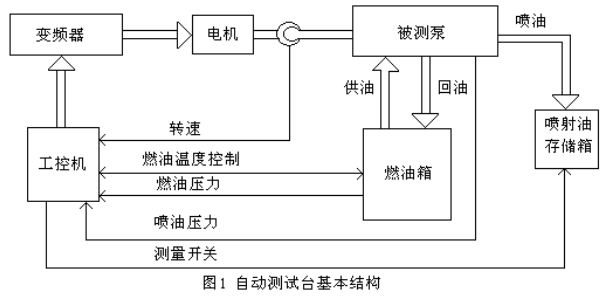

内燃机喷油泵自动测试台主要由异步电机驱动装置、燃油油路及调节装置、喷油存储及测量装置和计算机测控装置等几大部分组成。整个测试系统的基本结构如图1所示。


3、变频器控制目标

(1)控制电机正反转、停止;
(2)控制电机的转速:分10个预置转速和自由调速两种方法;

控制方法:控制器向变频器AI1口输入0~10V模拟量信号,对应输出0~电机最大转速。也可通过RS485口,用通讯方式完成变频器的频率给定。系统要求驱动装置在一定的范围内有很高的稳态精度、较快的响应速度,还要有小的超调量。MZ510矢量变频器采用数字PI算法来模拟转差调节器,以实现无静差要求。

4、变频器主要功能参数设置

P0-01:0 无PG矢量控制;

P0-02:1 端子指令通道;

P0-03:2 模拟量AI1设定(将此参数设置为9,可通过远程通讯方式实现频率给定);

P4-00:1 S1端子为正转运行;

P4-02:2 S2端子为反转运行;

P4-03、P4-04、P4-05、:依据实际情况设定对应的功能;

P4-17:设置合适的模拟量滤波时间,能有效降低因为模拟量的波动引起的转速波动;

其他功能参数请参考《MZ510系列矢量变频器说明书》进行设置。

5、总结

目前,MZ510系列矢量变频器已经在浙江多家油泵实验台专业生产厂家配套使用,调速性能的稳定性与产品品质的可靠性得到厂家的广泛认同。
