ZF系列永磁同步电机

发布时间:2017-02-09

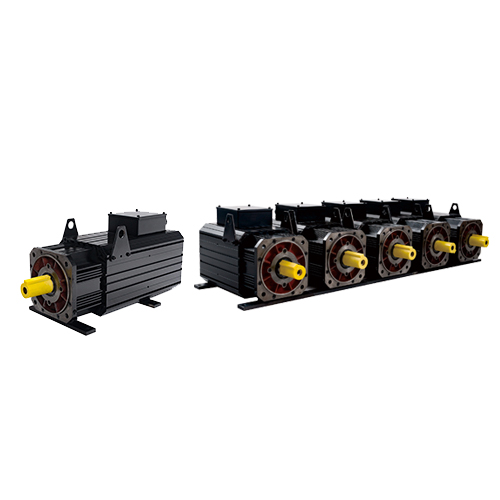

ZF系列永磁同步电机


¥ 编码器配置

采用旋转变压器，性能优越，品质可靠；

¥ 行业应用

广泛运用于机床、印刷设备、包装设备、纺织设备、橡塑设备、电子半导体、风电/太阳能等新能源以及机器人、自动化生产线、注塑机、压铸机、鞋机、木工机械、空压机、建筑机械、码垛机等领域。

¥ 功能特点

伺服电机应用高性能稀土永磁材料，内禀矫顽力高，抗去磁能力强；采用三相正弦波磁场，动态响应好，通过外接高性能风扇强制制冷，得到合理的电机温升。

¥ ZF伺服电机命名规则

¥ ZF伺服电机规格

ZF18系列

基本数据	伺服电机系列	ZF18系列
	伺服电机型号	ZF1805203		ZF1807203	ZF1808203			ZF1810203	ZF1813203		ZF1805183		ZF1807183
	额定转矩 Nmrms	53		70	87.5			105	132		54		68
	额定转速 Rpm	2000		2000	2000			2000	2000		1800		1800
	额定功率（KW）	11		15	18			22	27		9.5		12.5
物理参数	较高转速 Rpm	2400		2400	2400			2400	2400		2100		2100
	转子转动惯量 (Mkg*m^2)	7.5		9.8	11.4			13.1	14.5		7.5		9.8
	电机绝缘等级	F
	冷却方式	强制风冷
	防护等级	IP54
	PTC常温电阻（Ω）	300
电气参数	极数	8	8			8	8			8		8		8
	转子常数（Nm/Arms）	2.41	2.5			2.73	2.62			2.54		2.94		2.83
	反电动势	310	300			330	330			324		326		301
	绕组电阻（Ohm）	0.60	0.39			0.34	0.26			0.205		0.85		0.48
	额定工作电压（Vrms）	380	380			380	380			380		380		380
	额定工作电流（Arms）	22	28			32	40			52		18		24
	伺服电机代号（PP-02）	30520	30720			30820	31020			31320		30518		30618

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF1805203	312	12*5	37	380	300
ZF1807203	312	12*5	37	416	300
ZF1808203	312	12*5	37	452	300
ZF1810203	312	12*5	37	488	300
ZF1813203	396	12*5	37	524	300
ZF1805183	396	12*5	37	380	300
ZF1807183	396	12*5	37	416	300

基本数据	伺服电机系列	ZF18系列
	伺服电机型号	ZF1808183	ZF1810183	ZF1813183	ZF1805153	ZF1807153	ZF1818153	ZF1810153	ZF1813153
	额定转矩 Nmrms	85	108	132	53	70	87.5	105	132
	额定转速 Rpm	1800	1800	1800	1500	1500	1500	1500	1500
	额定功率（KW）	15.5	20.5	24.5	8.2	11	13.7	16.5	20.5
物理参数	较高转速 Rpm	2100	2100	2100	1800	1800	1800	1800	1800
	转子转动惯量 (Mkg*m^2)	11.4	13	14.5	7.5	9.8	11.4	13.1	14.5
	电机绝缘等级	F
	冷却方式	强制风冷
	防护等级	IP54
	PTC常温电阻（Ω）	300
电气参数	极数	8	8	8	8	8	8	8	8
	转子常数（Nm/Arms）	2.93	2.92	2.5	3.11	3.04	3.24	3.00	3.00
	反电动势	333	350	295	305	290	310	300	3.00
	绕组电阻（Ohm）	0.46	0.33	0.205	1.1	0.75	0.46	0.35	0.275
	额定工作电压（Vrms）	380	380	380	380	380	380	380	380
	额定工作电流（Arms）	29	37	53	17	23	27	35	44
	伺服电机代号（PP-02）	30818	31018	31318	30515	30715	30815	31015	31315

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF1808183	396	12*5	37	452	300
ZF1810183	396	12*5	37	488	300
ZF1813183	396	12*5	37	524	300
ZF1805153	396	12*5	37	380	300
ZF1807153	396	12*5	37	416	300
ZF1818153	396	12*5	37	452	300
ZF1810153	396	12*5	37	488	300
ZF1813153	396	12*5	37	520	300

ZF25系列

基本数据	伺服电机系列	ZF25系列
	伺服电机型号	ZF2530183	ZF2525183	ZF2521183	ZF2517183	ZF2513183
	额定转矩 Nmrms	314	248	205	168	132
	额定转速 Rpm	1800	1800	1800	1800	1800
	额定功率（KW）	55	47	35.5	31.5	25
物理参数	较高转速 Rpm	2100	2100	2100	2100	2100
	转子转动惯量 (Mkg*m^2)	58	50	42	35	28
	电机绝缘等级	F
	冷却方式	强制风冷
	防护等级	IP54
	PTC常温电阻（Ω）	300
电气参数	极数	8	8	8	8	8
	转子常数（Nm/Arms）	2.70	2.66	2.77	2.66	2.75
	反电动势	300	320	324	307	310
	绕组电阻（Ohm）	0.046	0.067	0.093	0.114	0.203
	额定工作电压（Vrms）	380	380	380	380	380
	额定工作电流（Arms）	116	93	74	63	48
	伺服电机代号（PP-02）	33118	32418	32018	31618	31318

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF2530183	370	14*5.5	42.5	470	360
ZF2525183	370	14*5.5	42.5	510	360
ZF2521183	370	14*5.5	42.5	550	360
ZF2517183	370	14*5.5	42.5	590	360
ZF2513183	370	14*5.5	42.5	630	360

基本数据	伺服电机系列	ZF25系列
	伺服电机型号	ZF2517153	ZF2521153	ZF2525153	ZF2530153
	额定转矩 Nmrms	168	205	248	314
	额定转速 Rpm	1500	1500	1500	1500
	额定功率（KW）	27	32	39	46
物理参数	较高转速 Rpm	1800	1800	1800	1800
	转子转动惯量 (Mkg*m^2)	35	42	50	58
	电机绝缘等级	F
	冷却方式	强制风冷
	防护等级	IP54
	PTC常温电阻（Ω）	300
电气参数	极数	8	8	8		8
	转子常数（Nm/Arms）	3.36	3.33	3.33		3.56
	反电动势	320	320	320		320
	绕组电阻（Ohm）	0.204	0.133	0.113		0.085
	额定工作电压（Vrms）	380	380	380		380
	额定工作电流（Arms）	50	62	75		88
	伺服电机代号（PP-02）	31615	32015	32415		33115

型号	尺寸
型号	B	*FFG**	G	L	HD
ZF2517153	370	14*5.5	42.5	590	360
ZF2521153	370	14*5.5	42.5	550	360
ZF2525153	370	14*5.5	42.5	510	360
ZF2530153	370	14*5.5	42.5	470	360
