25系列专用型伺服电机

25系列专用型伺服电机

中智电气25系列专用型伺服电机采用旋转变压器、光电2500线编码器和17位纟色对值编码器。

如果您对我们的产品感兴趣!
请直接联系我们

手机:18913354648



  • 产品详情
  • 功能特点
  • 规格型号
  • 外形尺寸图
  • 应用案例
  • ¥  产品概述

    输入电压:三相380VAC +10% ~ -15%;

    功率段:    27KW~55KW

    型号:大功率伺服电机

    相数:三相

    使用环境: -20~+50℃

    绝缘等级:F

    耐温:155℃

    中智公司介绍

    中智公司介绍

    中智公司介绍

    中智公司介绍

  • ¥  功能特点

    采用高性能稀土永磁材料,内禀矫顽力高,抗去磁能力强;具有低惯量,高功率密度,强过载能力,

    极低转矩脉动,噪音低,外观精美等优点。

    三相正弦波磁场设计,动态响应好,具有极好的低速平滑性,

    F级绝缘,IP54防护等级,环境适应性强,使用安全可靠。

    采用旋转变压器,性能优越,品质可靠;

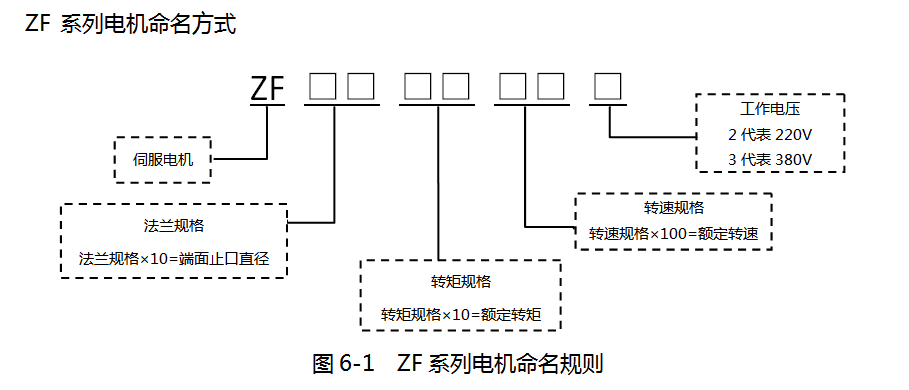

  • ¥  产品命名规则


    例如型号:ZF2517153


    基本数据 伺服电机系列 ZF25系列
    伺服电机型号 ZF2530183 ZF2525183 ZF2521183 ZF2517183 ZF2513183
    额定转矩 314 248 205 168 132
    Nmrms
    额定转速 1800 1800 1800 1800 1800
    Rpm
    额定功率(KW 55 47 35.5 31.5 25
    物理参数 较高转速 2100 2100 2100 2100 2100
    Rpm
    转子转动惯量 58 50 42 35 28
    (Mkg*m^2)
    电机绝缘等级 F
    冷却方式 强制风冷
    防护等级 IP54
    PTC常温电阻(Ω) 300
    电气参数 极数 8
    转子常数 2.7 2.66 2.77 2.66 2.75
    Nm/Arms
    反电动势 300 320 324 307 310
    绕组电阻 0.046 0.067 0.093 0.114 0.203
    Ohm
    额定工作电压(Vrms 380 380 380 380 380
    额定工作电流(Arms 116 93 74 63 48
    伺服电机代号(PP-02 33118 32418 32018 31618 31318



    基本数据 伺服电机系列 ZF25系列
    伺服电机型号 ZF2517153 ZF2521153 ZF2525153 ZF2530153
    额定转矩 168 205 248 314
    Nmrms
    额定转速 1500 1500 1500 1500
    Rpm
    额定功率(KW 27 32 39 46
    物理参数 较高转速 1800 1800 1800 1800
    Rpm
    转子转动惯量 35 42 50 58
    (Mkg*m^2)
    电机绝缘等级 F
    冷却方式 强制风冷
    防护等级 IP54
    PTC常温电阻(Ω) 300
    电气参数 极数 8
    转子常数 3.36 3.33 3.33 3.56
    Nm/Arms
    反电动势 320 320 320 320
    绕组电阻 0.204 0.133 0.113 0.085
    Ohm
    额定工作电压(Vrms 380 380 380 380
    额定工作电流(Arms 50 62 75 88
    伺服电机代号(PP-02 31615 32015 32415 33115
