1、前言

全自动变频调速供水设备是应用先进的现代控制理论，结合可编程控制技术、变频控制技术.电机泵组控制技术的新型机电一体化供水装置。该设备通过安装在水泵出水总管上的远传压力表（内为一滑动电阻），将出口压力转换成0-10V电压信号，经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器，经可编程内部PID运算，得出一调节参量并将该参量送入D/A转换模块，经数摸转换后将得出模拟量传送变频器，进而控制其输出频率的变化，使水量恒定在设定压力值。

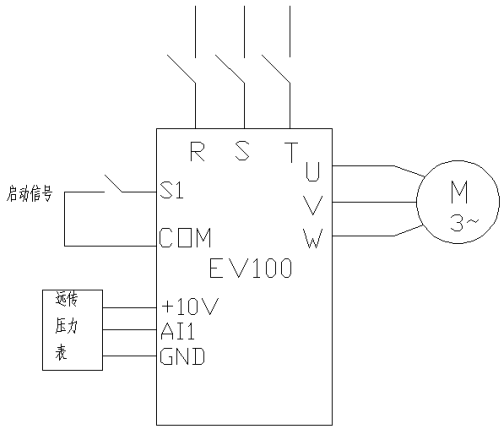

2、变频器恒压供水原理以及接线图

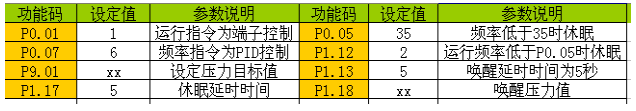

主要调试参数

3、注意事项：

MZ510系列变频在恒压供水中应用比较广泛，主要注意压力表反馈线的接法，可以关闭出水的总阀门，看d0-16参数的反馈值是否和设定值差不多，当反馈和设定差不多的时候，变频才会达到恒压的效果。压力值和苏醒压力的设定是根据压力表的百分比计算
